三相電表互感器接線有三相三線接法，搭配2個互感器，三相四線接法，搭配3個互感器，下面我們來看看兩種三相電表互感器具體接法。

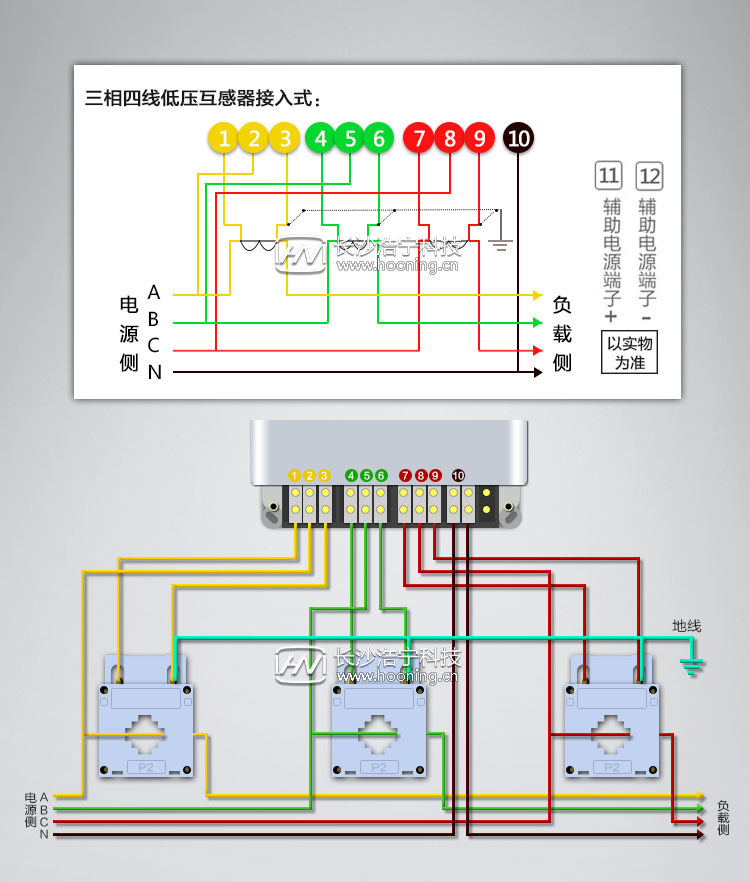

三相四線電表互感器接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

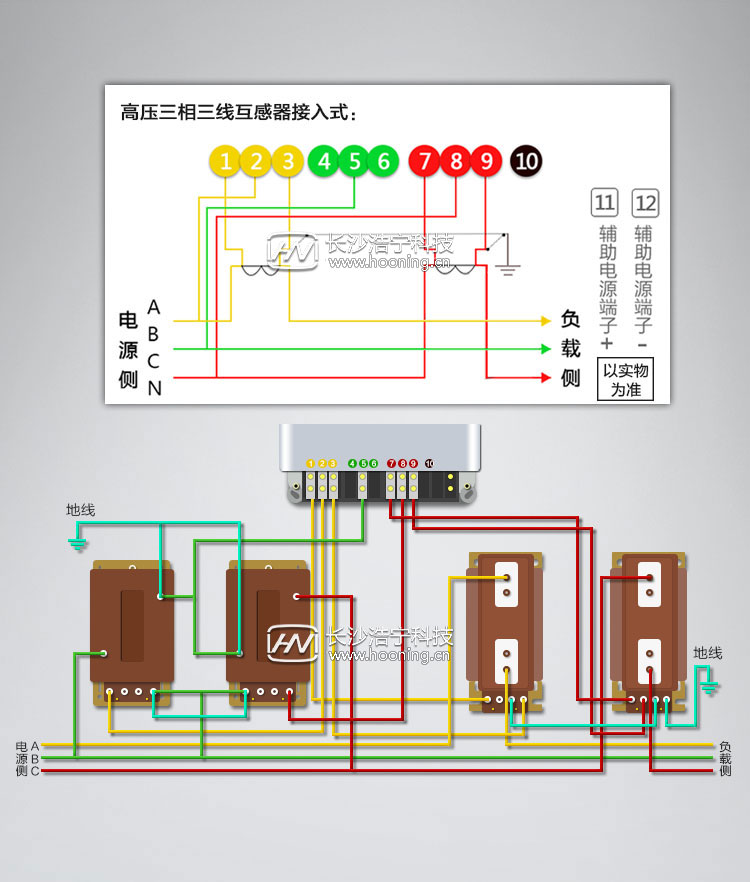

三相三線電表互感器接線圖

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

電表安裝前準備工作一定要做好

裝表接電人員接到裝接工單后，應做以下準備工作：

1、核對工單所列的計量裝置是否與用戶的供電方式和申請容量相適應，如有疑問，應及時向有關部門提出。

2、憑工單到表庫領用電能表、互感器，并核對所領用的電能表、互感器是否與工單一致。

3、檢查電能表的校驗封印、接線圖、檢定合格證、資產標記是否齊全，校驗日期是否在6個月以內，外殼是否完好，圓盤是否卡住。

4、檢查互感器的銘牌、極性標志是否完整、清晰，接線螺絲是否完好，檢定合格證是否齊全。

5、檢查所需的材料及工具、儀表等是否配足帶齊。

6、電能表在運輸途中應注意防震、防摔，應放入專用防震箱內;在路面不平、震動較大時，應采取有效措施減小震動。
